微機繼電保護原理淺析(3)

2.2.1.3 A/D轉換
　　由于計算機只對離散的數字量進行處理，則采樣得到的離散的模擬量還要進一步轉換為離散的數字量。完成這一任務的環節即為A/D轉換器（模/數轉換器）。模數轉換過程的實質就是對模擬信號進行量化和編碼的過程。
　　根據A/D轉換的原理和特點的不同，可將A/D轉換分為直接轉換和間接轉換兩大類。常見的直接轉換有逐次逼近式A/D、計數式A/D等；間接轉換有積分式A/D、V/F式A/D等。至于各種A/D的原理，這里就不在細述。
　　2.2.2數字量輸入輸出通道

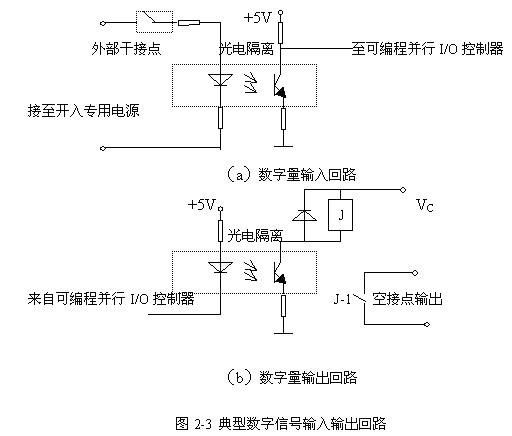

　　數字信號的輸入輸出，主要針對于微機保護器的人機接口和各種告警信號、跳閘信號及電度脈沖等。為防止外部干擾的竄入，一般在輸入輸出回路中均采用光電隔離措施。典型的數字信號輸入輸出回路如圖2-3所示。
